Free5GC核心网部署与接入测试手册

写在开篇：建议养成备份（例如git工具）的好习惯。本文包含Linux开发基础内容、free5gc核心网

考虑到版权问题，本文章如需要转载请进行声明。

起初使用VMware虚拟机装的Ubuntu桌面版系统，但是实际工程需要板载Linux系统（但是学习初期直接上手，容易因为不熟悉操作而出现诸如网卡连不了网，没声音，拼音输入法等软硬件不适配类似的各种问题）可以先基于虚拟机进行学习，入门后再基于板载Linux系统开发核心网。

5G核心网介绍

参考【5G】5G 核心网（5GC）基本架构_5g核心网架构-CSDN博客

核心网具体结构

5G 核心网是支持 5G 移动通信的核心基础设施，在 5G 通信中负责实现数据处理、控制、管理、路由和连接等功能。5G 核心网的架构采用了基于服务的设计 (Service-based Architecture, SBA)，支持网络切片、NFV、软件定义网络 (Software-Defined Networking, SDN) 等先进技术，提供更高的灵活性和可扩展性。

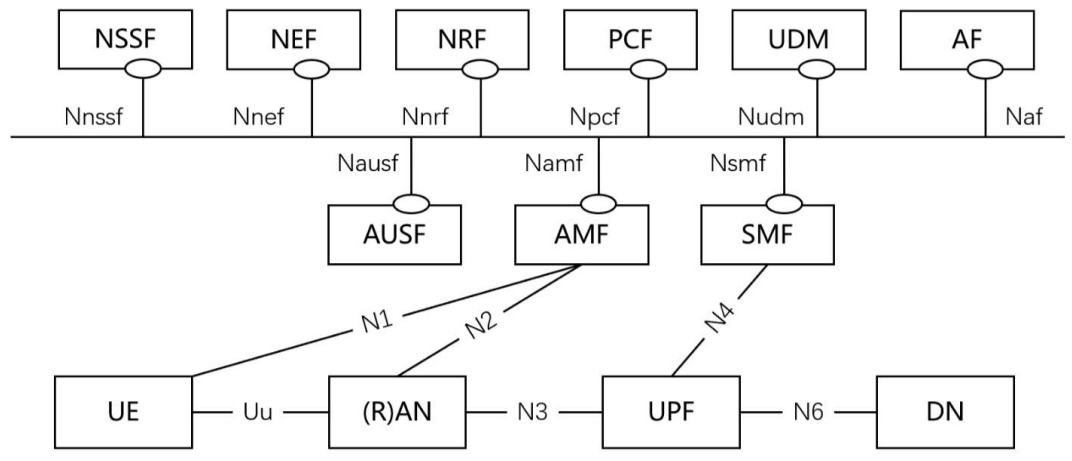

5G网络架构与接口

5G核心网网元功能

AMF (Access and Mobility Management Function) 接入与移动性管理功能，主要负责：
- 接入控制、用户移动性管理
- 会话管理和用户身份管理
- 处理UE与网络的接入请求
- 管理用户接入状态及移动性支持
SMF (Session Management Function)

会话管理功能，负责：
- 会话的建立、修改和释放
- 数据流管理（路由、QoS保证、IP分配）
UPF (User Plane Function) 用户面功能，负责：
- 转发用户数据流
- 与SMF协作管理数据路径、路由和转发
NSSF (Network Slice Selection Function) 网络切片选择功能，负责：
- 根据业务需求动态选择网络切片
- 管理不同业务场景的切片资源
PCF (Policy Control Function) 策略控制功能，负责：
- 制定网络策略（QoS、计费、流量管理、安全性）
- 为AMF/SMF/UPF提供策略决策服务
UDM (Unified Data Management) 统一数据管理功能，负责：
- 存储用户订阅信息（SUPI）、服务配置、认证信息
- 与AUSF/AMF等网元协作提供数据服务

5G网络组成

架构组成：5GC（核心网） + RAN（无线接入网） + UE（用户设备）
核心网功能：服务管理、数据传输、安全性
RAN功能：无线连接、数据传输与控制信号传递
UE角色：用户交互终端，通过RAN与核心网通信

无线接入网与核心网接口

主要接口及功能：

N1接口
- 连接：UE ↔ AMF
- 功能：信令传递（UE接入管理、认证）
N2接口
- 连接：AMF ↔ SMF
- 功能：会话管理协作（处理用户会话任务）
N3接口
- 连接：无线接入网 ↔ UPF
- 功能：用户数据传输（数据面主要路径）
N4接口
- 连接：SMF ↔ UPF
- 功能：用户数据路径选择与管理（SMF控制UPF流量）
N6接口
- 连接：UPF ↔ 数据网络（DN）
- 功能：用户数据外发至互联网/外部网络

linux开发基本配置与指令

一、常用指令

1.基本指令部分

复制 Ctrl+Shift+C

粘贴 Ctrl+Shift+V

更新包列表

1

sudo apt update

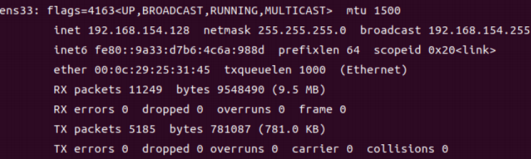

查网卡ip

1
2


Ifconfig
# 记得提前安装ifconfig网络工具 sudo apt install net-tools

或者

1

 ip a

显示当前路径

1

pwd

进入文件夹

1
2
3


cd <文件夹名>
# 例如 cd free5gc-compose
# 或者进入多个内嵌文件夹如 cd ~/free5gc-compose/config

查询网站ip地址

1

nslookup baidu.com

查各网元运行情况、地址

1
2


docker-compose ps
或看全部网元：  docker ps -a

停止容器网元运行

1

docker-compose down

启动容器网元并后台挂机

1

docker-compose up -d

查看运行日志（以amf为例，可换成smf、upf等）

1

docker logs <id>

例如：docker logs amf

查找单个网元信息（例如amf）

1

docker inspect amf

进入容器进行交互

1

docker exec -it <容器ID或容器名(如amf)> sh

或者docker exec -it <容器ID或容器名(如amf)> bash

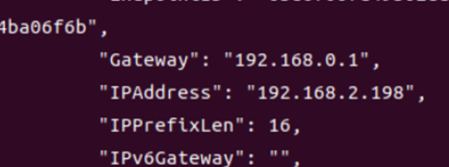

按照格式查找所有网元的ip地址（没有启动或者出错就不显示）

1

docker inspect -f '{{.Name}} - {{range .NetworkSettings.Networks}}{{.IPAddress}}{{end}}' $(docker ps -aq)

查询所有网元mac地址

1

docker inspect -f '{{.Name}} - {{range .NetworkSettings.Networks}}{{.MacAddress}}{{end}}' $(docker ps -aq)

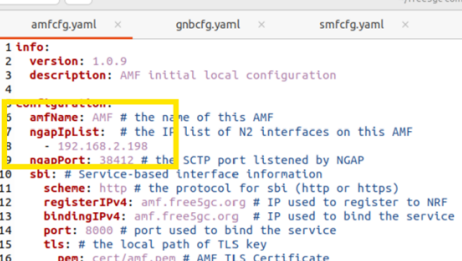

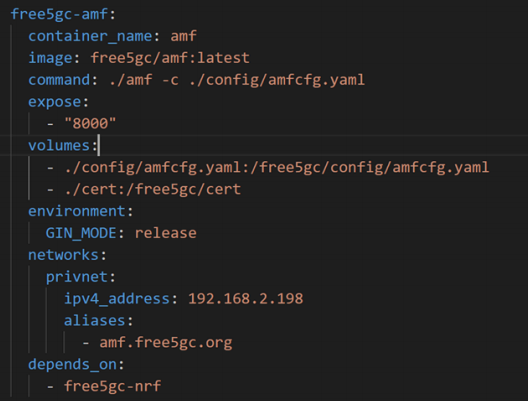

我的地址（每个人的都不同，根据实际情况可以修改）： /home/wxy/free5gc-compose/config/amfcfg.yaml

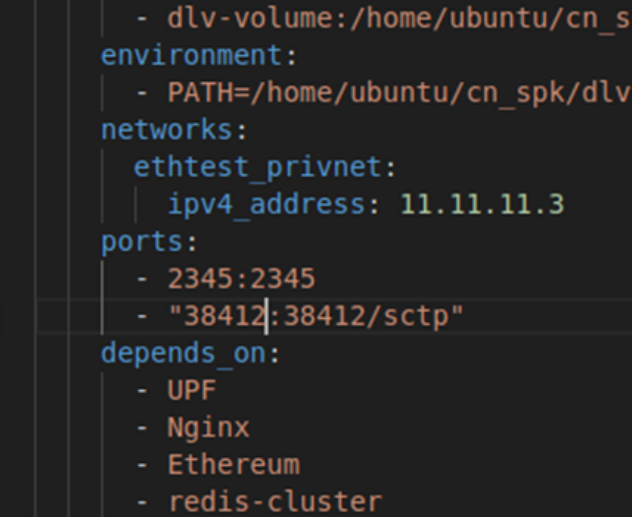

查看端口情况

1

etstat -tuln | grep 38412

看防火墙设置

1

sudo iptables -L

看网桥

1

brctl show

查看网桥连接的ip地址

1

brctl showmacs <网桥名>

看路由

1

ip route show

添加网桥

1

sudo brctl addif <bridge> <网卡名>

Linux启动wireshark抓包——需要安装linux的wireshark然后启动： sudo wireshark

2.网络空间测试

一般是用docker inspect amf或者docker logs amf来对amf、smf、upf之类的进行测试，

也可以进入网络空间进行进一步测试例如：

1

docker exec -it upf bash

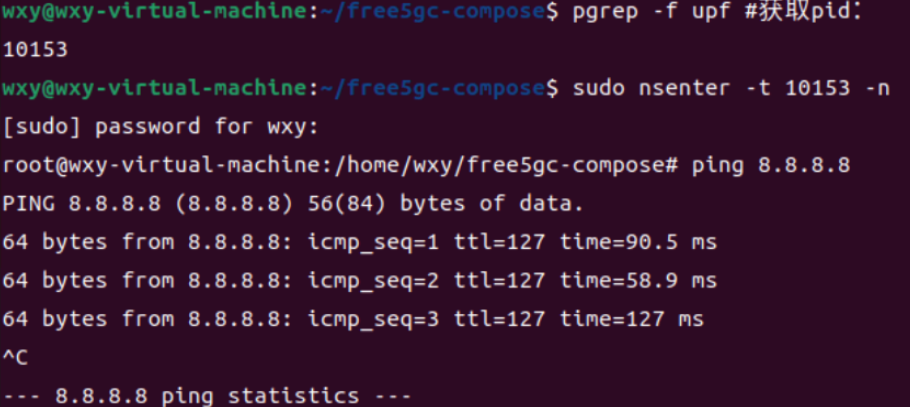

不过最好是利用pid方法进入网络空间进行ifconfig或者ping操作

1
2
3


ps aux | grep upf #获取进程（可以得到各种进程id）
pgrep -f upf #获取pid：
sudo nsenter -t <pid> -n #进入网络空间

其余指令还有kill之类的可以终止进程。

除此之外有的时候ping网站可能会遇到name resolution的报错，可以换成ip地址，指令如下，以百度为例：

1

nslookup baidu.com

不过ping命令有的时候会被网页阻拦，用curl命令比较合适，例如：

1

curl www.baidu.com

3.启动环境部分

启动核心网和ueransim环境分以下三步，根据实际情况可以更改代码：

启动核心网环境

1
2


cd ~/free5gc-compose
sudo docker-compose up -d

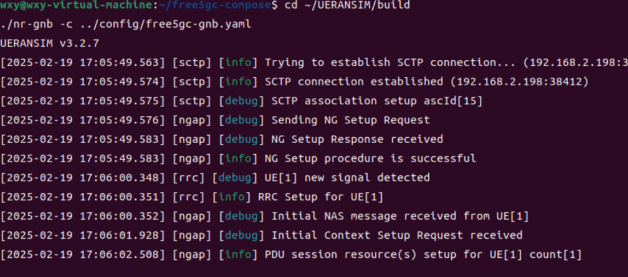

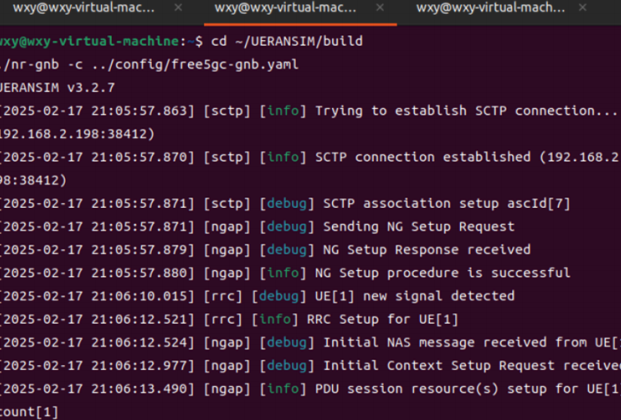

启动UERANSIM的gnb

1
2


cd ~/UERANSIM/build
./nr-gnb -c ../config/free5gc-gnb.yaml

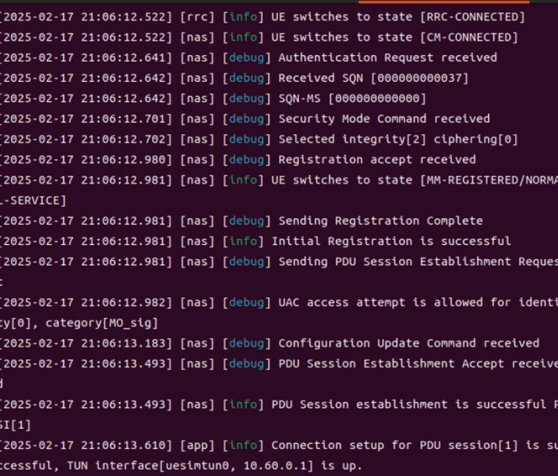

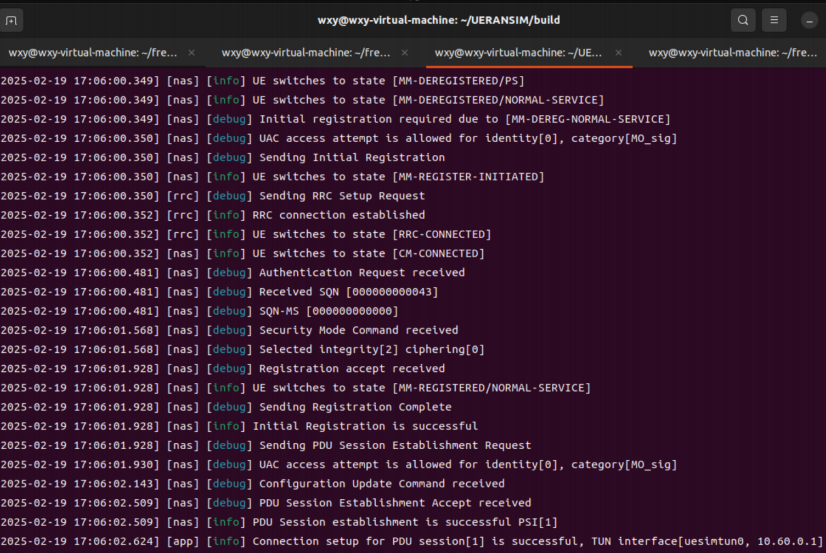

启动ue

1
2


cd ~/UERANSIM/build
sudo ./nr-ue -c ../config/free5gc-ue.yaml

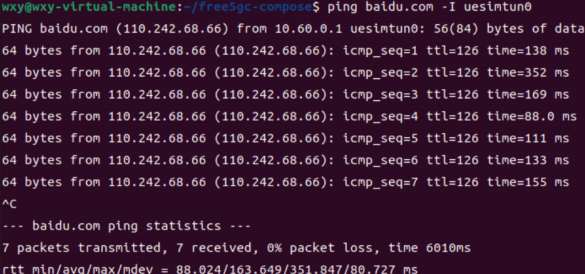

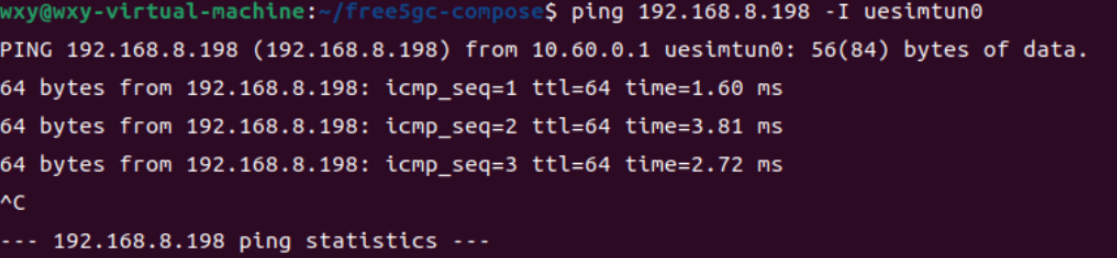

虚拟网卡测试方法

1
2


ping www.baidu.com -I uesimtun0
# 或者 curl www.baidu.com -I uesimtun0

二、虚拟机Linux设置vpn方法

途径1.主机共享vpn

参考：VMware Ubuntu虚拟机使用主机VPN 配置（简单、可行）-CSDN博客

（图片资源没保存，所以只有文字了）

一定要记得开篇说的资源备份啊呜呜呜

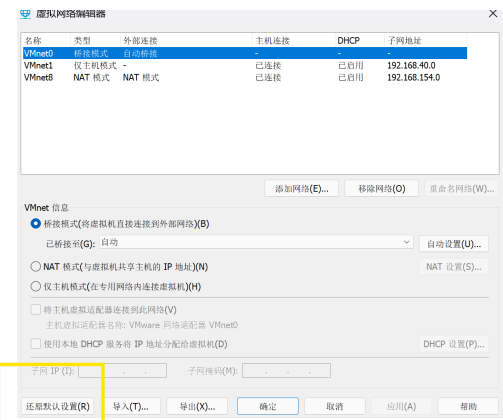

打开虚拟网络编辑器，可以看到虚拟机开启的NAT模式是VMnet8。

主机windows+R输入cmd打开命令行输入ipconfig ，得到VMnet8的ip：192.168.154.1。之后查询vpn端口，以clash为例，右上角记下vpn的端口，之后允许局域网记得打开。

在虚拟机的设置中打开proxy代理，选择manual，

虚拟机网络地址与VPN Port需要根据本机确定，左边四个填VMnet4的ip，右边四个填vpn的端口即可。

问题1：如果我的vpn没有用clash，不知道vpn端口怎么办？

参考：在windows中如何查看代理的地址和端口_怎么查看自己电脑的代理地址-CSDN博客

Windows+R输入control打开主机的控制面板，点击「网络和Internet」，

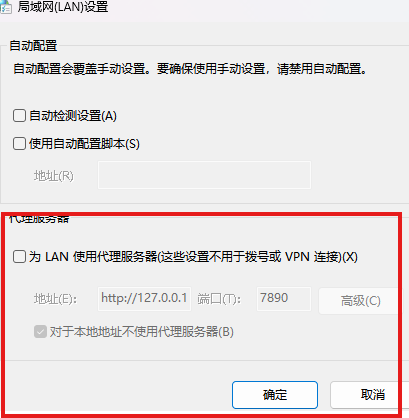

在「internet选项」中点击「连接」的「局域网设置」

启用代理服务器，不用打勾，保持默认就行，右下角端口即为vpn端口。

问题2：为什么我的vpn它通不了外网？

一般而言，如果浏览器可以打开谷歌就证明梯子没问题。那么问题就出在——实际命令行终端走代理需要进一步配置端口

已知代理端口（例如7890），之后就set一下http、https两个协议走这个端口，类似于

1

set http_proxy=http://127.0.0.1:7890 & set https_proxy=http://127.0.0.1:7890

但是具体还是得看具体的设备，这种事情可以问一下ai。

途径2.linux里下载Clash

csdn里有相关内容，请自行搜索，配置起来较麻烦，

Linux下Clash翻墙完整使用指南 | Clash中文教程网。

这个教程写的不是很清楚，可以拓展一下。

三、主机与虚拟机共享剪贴板

参考：主机和VMware虚拟机间共享剪贴板方法_vmware workstation 中启用了剪贴板共享功能-CSDN博客

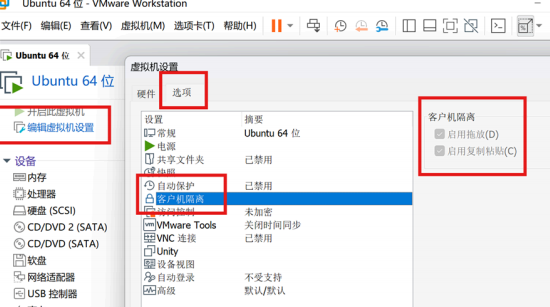

为啥主机复制过去虚拟机粘贴不了？有的时候可以复制粘贴有的时候不能？一般来说，先设置虚拟机，需要保证客户机隔离里面是启用复制粘贴的（默认启用）

如果这个时候还不行，可以需要安装虚拟机增强工具包open-vm-tools和open-vm-tools-desktop，安装命令：

1
2


sudo apt-get install open-vm-tools
sudo apt-get install open-vm-tools-desktop

然后重启系统：

1

sudo reboot

四、虚拟机关机与挂起

虚拟机关机就是不再占用资源，但是再次开启需要重启；挂起就是虚拟机保存挂起的状态，打开不需要重启。

最重要的事情是记得自己虚拟机的路径.

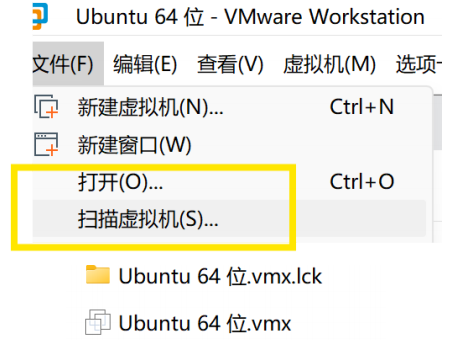

问题1：关机后找不到虚拟机咋办

点击扫描虚拟机，找到.vmx文件打开就行。

五、虚拟机分盘扩容操作

有的时候给虚拟机分盘内存太小，当盘快满的时候会弹出警告，一定要提前采取措施来分盘，否则会启动不了虚拟机。

1

lsblk #检查磁盘情况

1

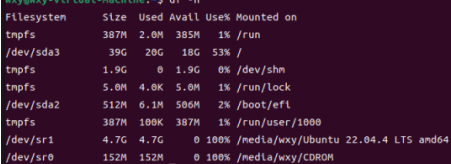

df -h	#检查磁盘占用情况

可以看到我主要的盘sda3占用了53%。

分盘主要是两个操作

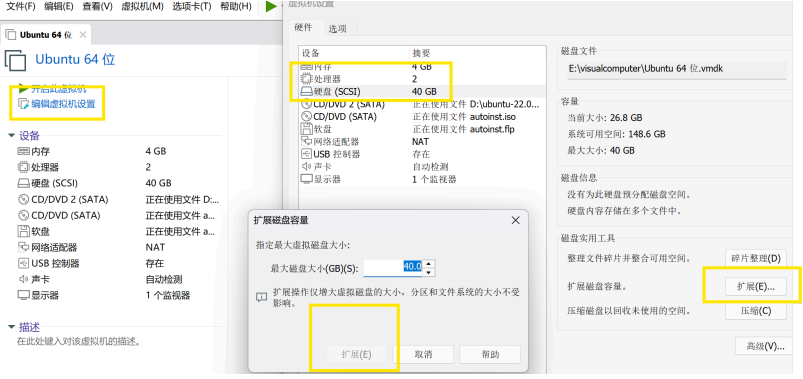

划出内存

编辑虚拟机设置-硬盘-拓展，然后选择扩展后的硬盘空间
分配空间

考虑两种方法可以，有一个是类似于windows的图形化分盘，下载并启动gparted，这个方法在VMware虚拟机扩容磁盘，有很详细图文_虚拟机硬盘空间-CSDN博客有提及。
1 2 3

sudo apt-get update sudo apt install gparted sudo gparted
在图形界面中可以选择 /dev/sda3 分区，然后调整它的大小。

或者利用fdisk（推荐），输入命令：
1

sudo fdisk /dev/sda
再输入p得到分区列表预览：

fdisk 中执行命令汇总如下
- 输入 p 显示当前的分区列表，记下 /dev/sda3 的起始位置（例如 1054720）。
- 输入 d 删除 /dev/sda3，并确保输入分区号（3）。注意，这不会删除数据，分区号只是从分区表中移除。
- 输入 n 创建新分区，选择 3 为分区号，使用 1054720为起始扇区（与之前一致），并设置结束扇区为新的磁盘容量（可以选择最大可用空间）。
- 输入 w 保存更改并退出 fdisk。

  可能遇见这种情况，但是如果默认系统是linux一般用不上：输入 t 设置分区类型，选择 83（Linux 文件系统）。
问题1：虚拟机退出后再启动会卡在初始页面

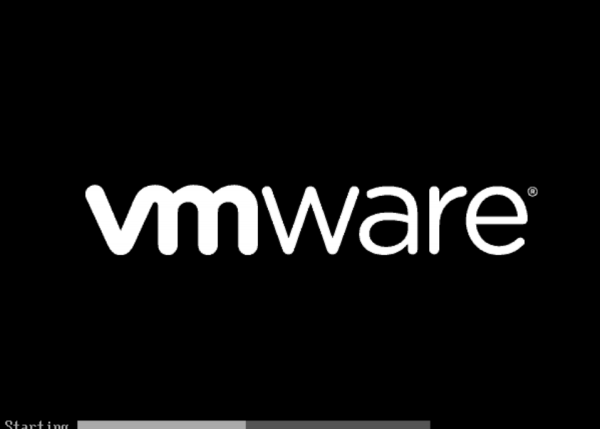

类似于这样，进不去虚拟机，一直卡在这个地方：

因为没注意虚拟机盘满了，卡在初始界面进不去，所以要在盘快满的时候提前分盘。

VMware卡在命令行/dev/sda3 clean… 界面不动的解决办法：

参考https://blog.csdn.net/SunshineLiy/article/details/134372529

显示分区已满，需要找到这个分区一些没用的文件删掉，先进去虚拟机能分盘再说。

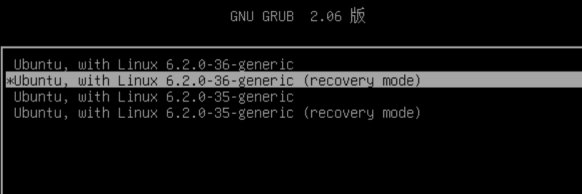

进入 grub 模式，重启虚拟机，在显示到这个界面的时候

快速按下 Shift 不要松，直到出现grub界面（这一步需要反应快一些，多试几遍就可以，如果操作正确的话，grub界面很快就会出来，如果按Shift三秒没有出现，大概率是操作错误了。此方法如果进不去，也可以参考网上也有其他进入grub的方法）

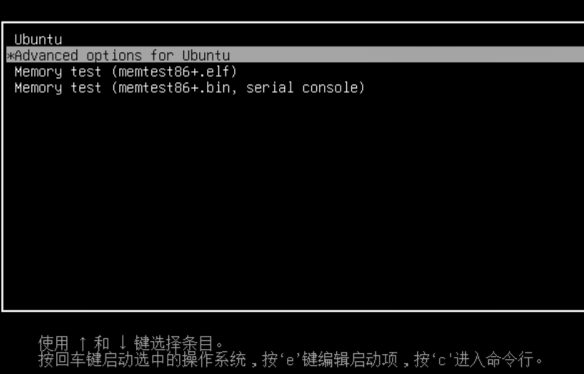

进入ubuntu(高级模式)，选择第一个advanced

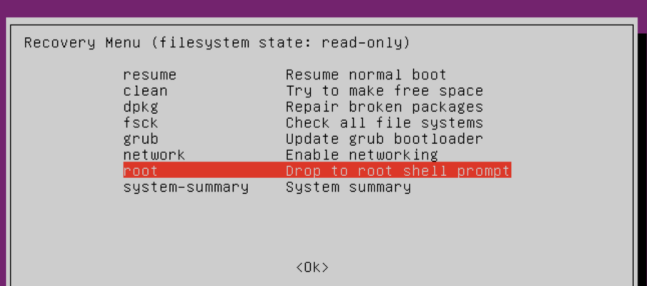

之后选择第二个

选择root

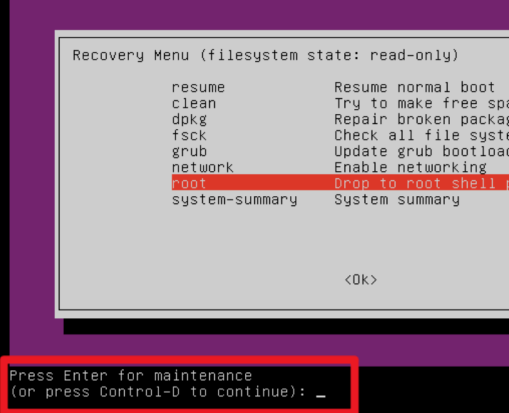

选择root后会弹出两行提示，直接回车就可以

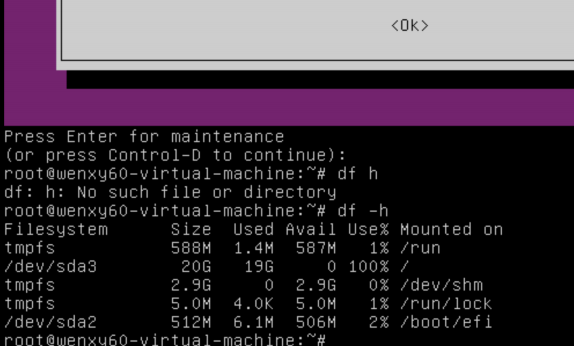

输入以下指令看到磁盘使用情况
1

df -h
sda3确实100%满了，所以我们需要在命令行来清理一些文件。

查看根目录下所有文件和目录的磁盘使用情况
1

du -sh /*
找到自己占用空间较多的文件目录
1

rm -f /文件名/
删除那些暂时没有用的大文件，reboot 重启。然后赶紧增加空间！！！

六、Ubuntu桌面相关问题

1.桌面字标大小

调整分辨率和缩放就行。缩放到200%左右比较合适，在setting里面设置。有的时候会有桌面越来越小的bug，在设置里面改就可以。

2.桌面卡死

输入以下命令重启桌面等一会就行：

1

sudo restart lightdm

七、虚拟机没网设置网络图标消失

如果只是网络连接处显示问号，可以在终端输入：

1

sudo vim /var/lib/NetworkManager/NetworkManager.state

保证这里是true。重启虚拟机，检查情况。如果还没有反应可以重启主机，再排查

参考彻底解决VM ubuntu在虚拟机找不到网卡无法上网的问题 - 知乎

还是不行在setting里面找network关了重开，而如果第一行开启按钮没有显示的话可能需要用以下方式：

1
2
3


sudo service NetworkManager stop
sudo rm /var/lib/NetworkManager/NetworkManager.state
sudo service NetworkManager start

最后的办法是还原默认设置后再看看有没有，没有的话再进行上一步输入命令。

Free5gc部署、UERANSIM安装

主要参考：Free5gc+UERANSIM模拟5G网络环境搭建及基本使用 - FreeBuf网络安全行业门户

此处采用docker容器化部署，其他独立化部署可以看教程，根据实际情况同时参考教程和本文档。

考虑实际情况，建议这里采用镜像源代理的方式，暂且不用vpn

一、Free5gc部署

准备工作

使用命令：

1

uname -a

此命令用于确认安装的虚拟机内核版本，要求的内核版本为5.0.0-23-generic或5.4.0及之后的版本,

若当前虚拟机内核版本不符合要求，则需要更换内核，使用以下命令安装5.0.0-23-generic的内核，注意用sudo是管理员权限的操作，需要输入密码，为了安全，密码一般是不显示的但是可以输入，并不是bug，输入后按回车。

1
2


sudo apt install 'linux-image-5.0.0-23-generic'
sudo apt install 'linux-headers-5.0.0-23-generic

安装完成后，需要重启虚拟机，并在启动时连按shift键，进入grub引导页，更换启动的Linux内核。

之后安装基本组件：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


sudo apt install git-all
sudo apt-get install curl
sudo apt install make
sudo apt -y install gcc
sudo apt -y install g++
sudo apt -y install autoconf
sudo apt -y install libtool
sudo apt -y install pkg-config
sudo apt -y install libmnl-dev
sudo apt -y install libyaml-dev

如果人为设置了vpn就不用按照教程里替换源了。之后安装go语言环境，注意安装go语言环境时必须为普通用户安装，否则会导致后续安装出现问题。输入命令：

1

go

以确认是否存在其他版本的go，若存在，则通过以下命令删除

1

sudo rm -rf /usr/local/go

之后安装最新版本的go：

1
2
3


cd ~
wget https://dl.google.com/go/go1.20.4.linux-amd64.tar.gz
sudo tar -C /usr/local -zxvf go1.20.4.linux-amd64.tar.gz

安装完成后，需要通过以下命令配置环境变量（此过程按回车不会有输出）

1
2
3
4
5


mkdir -p ~/go/{bin,pkg,src}
echo 'export GOPATH=$HOME/go' >> ~/.bashrc
echo 'export GOROOT=/usr/local/go' >> ~/.bashrc
echo 'export PATH=$PATH:$GOPATH/bin:$GOROOT/bin' >> ~/.bashrc
source ~/.bashrc

之后输入命令：

1

go

#有版本号等输出就行。安装成功，再补充安装以下模块，该模块为free5gc独立部署的日志模块，容器化部署也可以安装：

1

#go get -u github.com/sirupsen/logrus

通过官方安装脚本安装docker，

1

curl -fsSL https://get.docker.com | bash -s docker --mirror Aliyun

安装完成后，运行命令docker –version验证。之后需要安装docker-compose，通过以下命令完成：

1

sudo curl -L "https://github.com/docker/compose/releases/download/1.28.5/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose

重启docker服务即可完成docker的部署：

1

systemctl restart docker

完成后，需要将当前普通用户加入docker用户组，docker用户组在上述安装时自动创建，无需手动创建：

1
2


sudo gpasswd -a $USER docker #将当前普通用户加入docker用户组
newgrp docker #更新docker用户组

此步目的在于防止后续free5gc容器化部署时，到make base步骤，出现permission denied。

更换镜像源

这是很重要的一步，原理是部分镜像源起到类似代理的作用。在网上搜索最新docker镜像源，参考

国内能用的Docker镜像源【2025最新持续更新】_docker 镜像-CSDN博客

国内仍然可用docker镜像源汇总，长期维护，定期更新（2025年3月21日）_docker 国内镜像源-CSDN博客

Docker换源加速(更换镜像源)详细教程（2025.3最新可用镜像，全网最详细） - 知乎

然后输入类似于

1

sudo nano /etc/docker/daemon.json

来创造或修改配置文件，在里面写入代理网站，但是下面这个是一开始的，现在被ban掉了好多，不推荐，

1
2
3
4
5
6
7
8


{
  "registry-mirrors": [
    "https://hub-mirror.c.163.com",
    "https://mirror.baidubce.com",
    "https://docker.mirrors.ustc.edu.cn",
    "https://mirror.ccs.tencentyun.com"
  ]
}

推荐这些，或者去我给的参考链接找最新存活的：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11


{
  "registry-mirrors": [
    "https://docker-0.unsee.tech",
    "https://docker-cf.registry.cyou",
    "https://docker.1panel.live",
    "https://docker.xuanyuan.me",
    "https://1ms.run",
    "https://hub.fast360.xyz",
    "https://hub.littlediary.cn"
  ]
}

然后保存离开，输入以下命令清除缓存、重启docker

1
2


sudo systemctl daemon-reload
sudo systemctl restart docker

然后可以查看docker源是否更改：

1

docker info | grep -A 1 "Registry Mirrors"

最后可以尝试验证：

1

docker pull hello-world

拉取成功即可以。

继续安装其他组件

安装cmake：

1

 sudo snap install cmake –classic

安装mongodb

1
2
3


sudo apt -y update
sudo apt -y install mongodb wget git
sudo systemctl start mongodb

此时可能会报错Package 'mongodb' has no installation candidate，有可能因为ubuntu没更新找不到安装包，可以试试导入mongodb的公钥，运行以下命令：

1

wget -qO - https://www.mongodb.org/static/pgp/server-6.0.asc | sudo gpg --dearmor -o /usr/share/keyrings/mongodb-archive-keyring.gpg

并添加其到apt，

1

echo "deb [signed-by=/usr/share/keyrings/mongodb-archive-keyring.gpg] https://repo.mongodb.org/apt/ubuntu jammy/mongodb-org/6.0 multiverse" | sudo tee /etc/apt/sources.list.d/mongodb-org-6.0.list

更新包列表：

1

sudo apt-get update

安装mongodb：

1

sudo apt-get install mongodb-org

之后可以选择性安装yarn**（独立化部署的话则是必须）**

1
2
3


curl -sS https://dl.yarnpkg.com/debian/pubkey.gpg | sudo apt-key add -
echo "deb https://dl.yarnpkg.com/debian/ stable main" | sudo tee /etc/apt/sources.list.d/yarn.list
sudo apt update && sudo apt install yarn

构建GTP5G模块

注意构建GTP5G模块时，需要用普通用户构建，否则后续使用时会出错

1
2
3


cd~
git clone https://github.com/free5gc/gtp5g.git
cd gtp5g

编译

1
2


make
sudo make install

此时可能会遇到报错，如果是类似于warning: the compiler differs from the one used to build the kernel等，原因是找不到那几个编译器。

需要安装：

1
2


sudo apt update
sudo apt install gcc-12

然后重新编译：

1
2
3


make clean
make
sudo make install

容器化部署free5gc模拟核心网

首先，通过git clone下载项目代码（注意这里和教程文章的不太一样，教程里面那个链接好像用不了）：

1
2
3


cd ~
git clone https://github.com/free5gc/free5gc-compose.git
cd free5gc-compose

如果有vpn就不用按照文章里说的改代理

编译代码：

1
2
3


cd ~/free5gc-compose
make base
docker-compose build

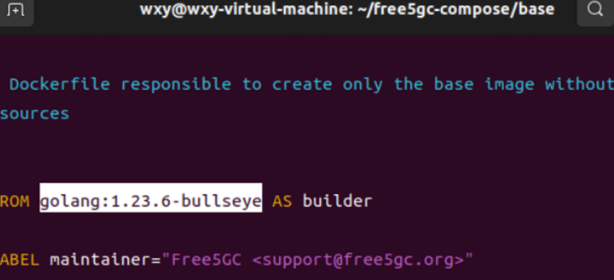

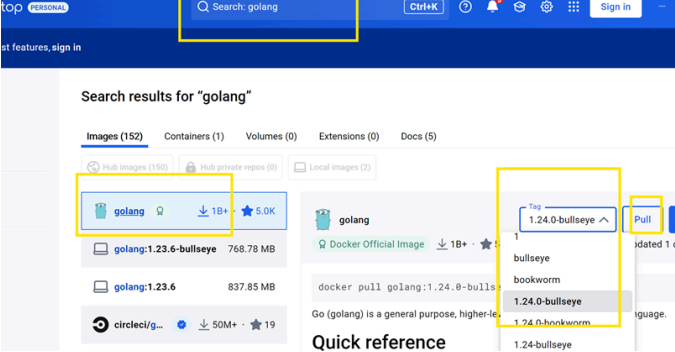

其中docker-compose build一步可能报版本错误，原因在于上面安装docker、docker-compose时可能安装了较低版本的docker、docker-compose，此时可以选择重装docker、docker-compose或者修改docker-compose.yaml文件中第一行版本号3.8为当前版本，建议优先选择重装docker、docker-compose，以回避未知错误，可以通过命令docker –version命令查询当前版本。（不过如果是按教程里的话一般没问题）

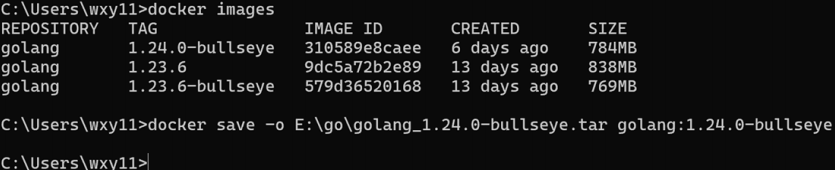

交叉编译

交叉编译指利用不同的平台进行处理，并把安装或编译好的东西转移到所需平台。这种思想不仅仅用于以下案例，可以用到很多地方。

如果不按照刚才说法设置镜像代理的话，编译过程中也有可能遇到golang bullseye报错，

=> ERROR [internal] load metadata for docker.io/library/golang: 21.5s ------ > [internal] load metadata for docker.io/library/golang:1.21.8-bullseye

如果实在不打算使用镜像源，可以利用交叉编译在主机windows挂梯子下载docker desktop软件，下载好后在上面搜索golang，选1.24.0-bullseye（我用的1.23.6-bullseye，这俩都行），点击pull，即可把包下载到电脑里。

然后在主机打开命令行，输入

1

docker images

，可以看到包已经下载到了主机里，然后输入命令：

1

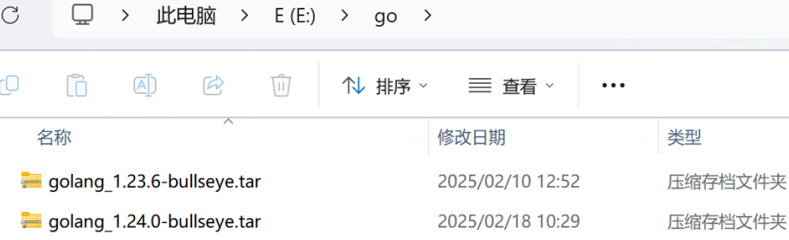

docker save -o E:\go\golang_1.24.0-bullseye.tar golang:1.24.0-bullseye

可以把包保存到电脑路径里

从主机把压缩包拷贝到虚拟机：

在虚拟机输入

1
2


cd ~/free5gc-compose/base
vim Dockerfile

进入配置文件，

输入I，进入修改，把版本号改成所用版本(1.24.0之类的)，然后Esc，输入命令:wq（带冒号）即可保存退出。

然后虚拟机终端输入：

1

sudo docker load < /home/golang_1.24.0-bullseye

之后重复原本步骤编译就可以。

至此，free5gc容器化部署完成

二、安装UERANSIM

1
2


cd ~
git clone https://github.com/aligungr/UERANSIM

然后：

1
2
3
4
5
6
7


sudo apt update
sudo apt upgrade
sudo apt install make
sudo apt install g++
sudo apt install libsctp-dev
sudo apt install lksctp-tools
sudo apt install iproute2

编译代码：

1
2


cd ~/UERANSIM
make

编译完成就安装成功了。

三、启动free5gc和ueransim环境

Free5gc，启动

1
2


cd ~/free5gc-compose
docker-compose up -d

之后

1

ifconfig

这是查看网卡地址，启动free5gc后，会在本地虚拟化出一系列的网卡，这一步需要关注的是原先虚拟机自带的网卡，通常这类网卡的ip地址均处于192.168.*.*网段，网卡名类似ens33，eth0之类，可以以此特征区分出来

接下来需要查看并记录amf网元的ip地址：

1

docker inspect amf

找到上面记录有"IPAddress": 的一行，后面记录的即是amf的ip地址

记录下这两个ip地址后，就可以完成UERANSIM中gnb的配置了，通过修改free5gc-gnb.yaml配置文件完成这一步操作：

1
2


cd ~/UERANSIM/config/
vim free5gc-gnb.yaml

输入I进行修改模式，需要修改其中的ngapIp、gtpIp为本机ip

修改其中的amfconfig一项下的address为amf的ip，然后Esc，再输入 :wq

表示保存并退出，类似还有 :q :qa :exit :^X之类的。

每次重启机器后，amf地址可能改变，注意更改。

至此，UERANSIM的基站配置完成，接下来需要在free5gc中注册UERANSIM的UE部分：

访问地址 http://localhost:5000/可进入到free5gc的webui处，登录：

用户名：admin 密码：free5gc

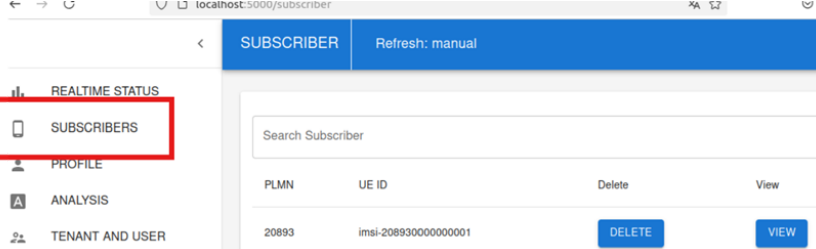

之后通过free5gc的webui新增一个ue的注册信息（否则会报错说无法注册），此处配置的UE信息原则上需要和~/UERANSIM/config/free5gc-ue.yaml中的信息一致，但由于此处UERANSIM的代码作者已经设置好，所以实际上无需做任何更改，直接拉到最下面点create就ok

之后启动UERANSIM模拟设备

1
2


cd ~/UERANSIM/build#启动一个shell，执行启动gnb的流程
./nr-gnb -c ../config/free5gc-gnb.yaml#通过nr-gnb程序，指定使用的gnb配置文件，启动模拟基站

另起一个shell，执行启动UE的流程

1
2


cd ~/UERANSIM/build #通过nr-ue程序，指定使用的ue配置文件，启动模拟用户设备
sudo ./nr-ue -c ../config/free5gc-ue.yaml #此处因为需要虚拟出一张ue的网卡，所以需要root权限执行

启动的两个shell不可关闭，可以后台执行，但建议前台执行方便实时查看状态信息。启动完成后，执行ifconfig可以看到多了一张名为uesimtun0的网卡；另外，在free5gc的webui处，查看REALTIME STATUS可以看到有一个UE处于连接状态，此时即证明UERANSIM的环境启动成功：

之后测试一下

1

ping www.baidu.com -I uesimtun0

能通就ok，在free5gc官网也可以看到connect信息。

核心网的基站层测试

一、以基站配置测试ueransim软件层

修改PLMN值，IP不变，进行测试、注册

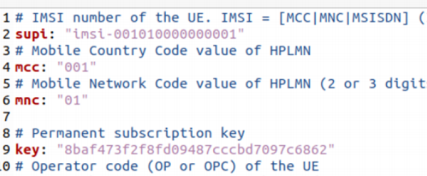

先改文件里PLMN的mcc、mnc分别为001、01，按照自己的目录（我的涉及/home/wxy/free5gc-compose/config/amfcfg.yaml、gnbcfg.yaml、smfcfg.yaml、uecfg.yaml，/home/wxy/UERANSIM/config/free5gc-gnb.yaml、free5gc-ue.yaml，包括修改ue里supi的前五位为00101：

还有nrfcfg文件的mcc、mnc

改完save，然后关闭docker

1

docker-compose down

再重新跑核心网流程wireshark抓包查看闪退原因

启动核心网环境

1
2


cd ~/free5gc-compose
sudo docker-compose up -d

启动UERANSIM的gnb

1
2


cd ~/UERANSIM/build
./nr-gnb -c ../config/free5gc-gnb.yaml

启动ue

1
2


cd ~/UERANSIM/build
sudo ./nr-ue -c ../config/free5gc-ue.yaml

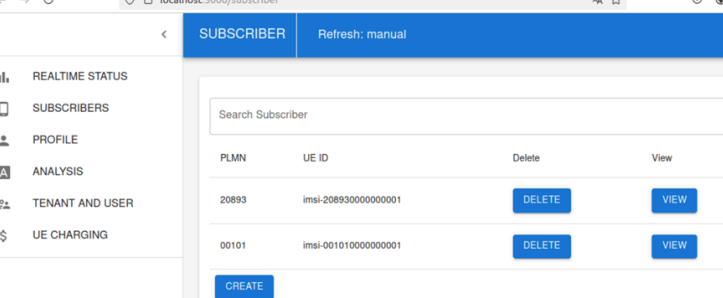

并重新create，修改mcc、mnc、id后注册

然后根据一般ueransim测试流程启动，查询有无报错，并用uesimtun0来ping一下百度。

虚拟网卡测试

1

ping www.baidu.com -I uesimtun0

之后需要修改ip：分别在docker-compose文件里面添加upf的ip、设置amf的ip，还有network的范围

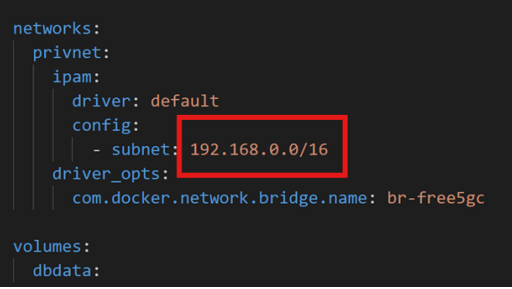

地址范围subnet要可以覆盖，改为192.168.0.0/16

由于n3iwue、free5gc-n3iwf两部分此时用不到，可以把这两段代码分别注释掉。我们要修改amf为192.168.2.198，smf内的upf与N3口192.168.8.198。

在amfcfg将ngapip改为基站的192.168.2.198

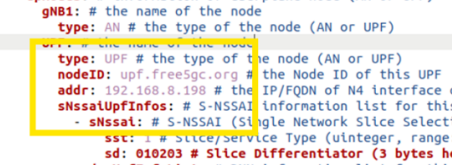

smfcfg的upf ip改为基站upf 192.168.8.198

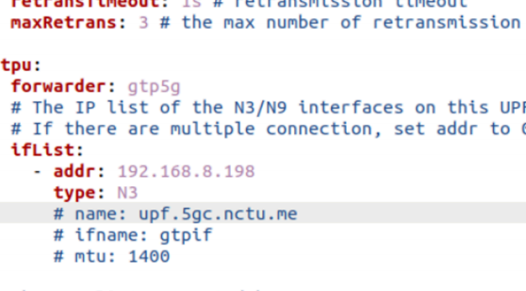

以及upfcfg的N3 ip为192.168.8.198

改完保存，把docker给down掉关闭，然后重复一般测试流程，成功标志为

1

ping baidu.com -I uesimtun0

可以收到包。

问题1：遇到ue、gnb成功连接且核心网成功配置但是不通网

这个问题比较随机，因为每个人虚拟机、或者linux子系统的默认配置不同。诊断方法可以考虑进入upf的网络空间进行调整；或者docker logs amf那几个看一下日志；或根据路由、配合抓包进行诊断。具体命令在本文档第二部分。

查询UERANSIM内的UE和GNB有没有建立PDU连接：

如图可见二者连接正常，说明ue与gnb连接正常。之后可以分别查看一下amf、upf有没有正常启动、报错，用以下命令检查日志：

1

docker logs amf

1

docker logs upf

如果没有报错，排查gnb通过N3口连接upf：

1

ping 192.168.8.198 -I uesimtun0

还是通的话，可以进入upf的网络空间，看upf联网如何，

利用pid方法进入网络空间进行ifconfig或者ping操作

1

pgrep -f upf #获取pid：

1

sudo nsenter -t <pid> -n #进入网络空间

之后，在里面输入：

1

ifconfig

查找网络工具，若有upfgtp或者eth0就可以，之后输入ping命令

1

ping 8.8.8.8

如果有包收发，那就证明upf可以上网，所以整个网络连接没有问题。

问题出在哪里？IP 转发和 NAT 配置

我们需要启用 IPv4 数据包转发功能（将接收到的 IP 数据包从一个网络接口转发到另一个网络接口），以及开启NAT模式（数据包离开当前网络时进行源地址转换），并允许转发的数据包通过防火墙。ICMP

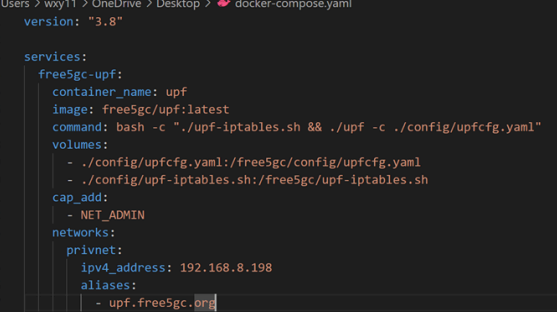

把docker-compose文件的upf部分的command修改添加以下代码

1
2
3
4
5
6
7
8


command:
      - /bin/bash
      - -c
      - |
        sysctl -w net.ipv4.ip_forward=1
        iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE
        iptables -I FORWARD 1 -j ACCEPT
        ./upf -c /free5gc/config/upfcfg.yaml

修改后save，然后把ueransim关掉，docker给down掉，重新跑一遍启动流程，之后测试

1

ping www.baidu.com -I uesimtun0

跑通成功。

二、连接实体基站进行测试

用SSH来连接基站，需要下载ssh工具

1
2


sudo apt update
sudo apt install openssh-client

启动基站流程：

分别打开三个终端shell

在第一个shell输入

1

ssh root@192.168.2.246

输入密码，然后输入

1

cd /root/yzmm/rel/GNB/phy/bin ./run.sh

挂在后台，别关闭。

在第二个shell输入

1

ssh root@192.168.2.246
